Die Bedeutung der Abschirmung bei Rundsteckverbindern

1 | Die verborgene Bedrohung: Elektromagnetische Interferenz

Elektromagnetische Störungen (EMI) und ihre enge Verwandtschaft, die Hochfrequenzstörungen (RFI), sind allgegenwärtig - Motorantriebe, Schaltnetzteile, drahtlose Sender, sogar das Kabelbündel, das neben Ihrem Schaltschrank verläuft. Wenn dieses Rauschen nicht abgeblockt wird, schleicht es sich auf die Signalleitungen, verfälscht die Daten und zwingt die Systeme im ungünstigsten Moment zu einem Neustart. Die Abschirmung legt eine leitende Barriere um die Pins von Rundsteckverbindern, so dass das Rauschen einen niederohmigen Weg zur Erde findet und nicht ungehindert in Ihre Elektronik eindringen kann. Fachleute für industrielle Automatisierung stellen fest, dass "Rundsteckverbinder häufig zum Schutz vor EMI abgeschirmt sind, um eine zuverlässige Signalübertragung in elektrisch verrauschten Umgebungen zu gewährleisten." (Die Rolle von industriellen Rundsteckverbindern in modernen Automatisierungssystemen - Amissiontech Co.,Ltd | AMSONE)

2 | Was bedeutet "Abschirmung" bei einem Rundsteckverbinder wirklich?

Eine wirksame Abschirmung ist mehr als eine Metallhülle. Moderne Rundsteckverbinder verwenden:

360-Grad-Metall-auf-Metall-Kontakte zwischen Stecker, Buchse und Endgehäuse, wodurch ein durchgehender Faradayscher Käfig entsteht. Handelsübliche Backshells bieten genau aus diesem Grund einen vollflächigen Geflechtabschluss. (Entdecken Sie EMI/RFI-Hochleistungsabschirmung und Kabelkonfektionen)

Niedrigprofil-EMI/RFI-Rückwandschalen die das Kabelgeflecht rund um die Hülle festklemmen, so dass es keinen Schlitz für Streufelder gibt. (Entdecken Sie EMI/RFI-Hochleistungsabschirmung und Kabelkonfektionen)

Leitfähige Beschichtungen-Nickel, Chrom oder Kadmium - ausgewählt für geringen Kontaktwiderstand und Korrosionsschutz in rauen Umgebungen.

Filter- oder Transienten-Unterdrückungseinsätze in militärischen High-End-Versionen, die nicht nur Breitbandrauschen, sondern auch Blitzschlag und EMP-Impulse abhalten. (MIL-DTL-38999 Series I, II, III, and IV Cylindrical Connectors - Glenair) Das Ziel ist eine einzige, leckagefreie Abschirmung, die sich vom Gerätegehäuse über den Stecker, das Endgehäuse und das Kabel erstreckt.

3 | Anwendungsschwerpunkt: Industrielle Automatisierung

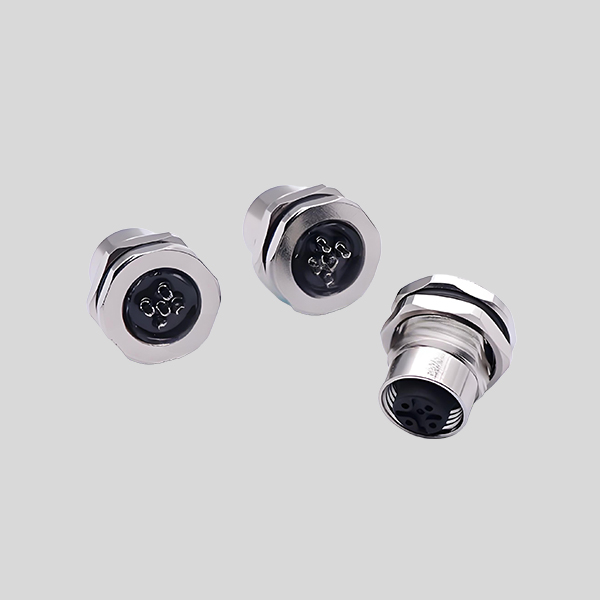

VFDs, Roboterservos und Gigabit-Ethernet-Sensoren teilen sich dicht gedrängte Schalttafeln, in denen Spannungsspitzen und Erdschleifen an der Tagesordnung sind. Ein ungeschirmter Stecker kann sich in eine Antenne verwandeln; ein fehlerhafter Encoderimpuls kann eine Produktionslinie zum Absturz bringen. Industrielle Steckverbinder wie die M12- und M23-Varianten mit Gewindegehäusen, die nach IP67 verriegelt sind und einen 360-Grad-EMV-Schutz bieten. Der geschirmte M12x1 von CONEC beispielsweise verlängert seine Gehäuseabschirmung bis zur Leiterplatte und fügt zusätzliche Erdungsstifte für einen vollständigen Rückweg hinzu. (Steckverbinder bietet 360-Grad-Abschirmung für verbesserte EMI-Leistung | Interference Technology)

Für Anlagenbauer ist der Nutzen messbar: weniger störende Stopps, stabiler PROFIBUS/PROFINET-Verkehr und die Freiheit, Strom- und Signalbündel ohne aufwändige Trennung nebeneinander zu führen.

4 | Anwendungsschwerpunkt: Medizinische Geräte

Krankenhäuser sind EMI-Minenfelder - MRT-Spulen, Defibrillatoren, Wi-Fi und RFID-Lesegeräte konkurrieren alle um das Spektrum. Ein Patientenmonitor kann sich keine verlorenen Herzfrequenzpakete leisten, und die IEC 60601 begrenzt die zulässigen Emissionen. Medizinische Rundsteckverbinder lösen beide Probleme mit einer vollständigen 360°-Abschirmung, die eine Dämpfung von mehr als 95 dB bei 10 MHz und 80 dB bei 1 GHz erreicht. (EMI/RFI Shielded Connectors Product Roundup) Die Serie 03 von Lumberg bietet diese Abschirmung sogar bei Kunststoffgehäusen mit kleinem Durchmesser, wobei die IP68-Dichtung für wiederholte Sterilisationszyklen erhalten bleibt. (Medizinische Rundsteckverbinder - Produktübersicht)

Das Ergebnis: saubere EKG-Wellenformen, ein geringeres Risiko von Fehlalarmen und Compliance-Papiere, die das Testlabor problemlos passieren.

5 | Anwendungsschwerpunkt: Militär und Luft- und Raumfahrt

Funkgeräte, Radargeräte und Fly-by-Wire-Steuerungen auf dem Gefechtsfeld haben eine nicht verhandelbare Anforderung gemeinsam: Sie müssen überleben, wenn alles andere versagt. Rundsteckverbinder der Serie III nach MIL-DTL-38999 erfüllen diese Anforderung mit dreifachem Gewinde für Vibrationsbeständigkeit und optionalen EMI/EMP-Filterkontakten, die blitzinduzierte Überspannungen abfangen, bevor sie die Avionik erreichen. Im Katalog von Glenair sind Varianten aufgeführt, die sowohl für die Abdichtung gegen Umwelteinflüsse als auch für integrierte Filterelemente zur EMP-Unterdrückung geeignet sind. (MIL-DTL-38999 Serie I, II, III und IV Rundsteckverbinder - Glenair)

Bei der Abschirmung geht es nicht nur um die Datenintegrität, sondern auch um die Einsatzsicherheit, wenn feindliche Störsender oder nukleare EMP die Plattform bedrohen.

6 | Design-Checkliste: Die richtige Abschirmung

Schritt Warum es wichtig ist Praxistipp Beibehaltung eines 360°-Geflechtabschlusses Jede Lücke wirkt wie eine Schlitzantenne Falten Sie das Kabelgeflecht vor dem Wärmeschrumpfen über den Erdungsring der Backshell. Wählen Sie die richtige Beschichtung Kontaktwiderstand und Korrosion Nickel funktioniert in den meisten Fällen; Kadmium ist in extremen Salzsprühnebeltests immer noch am besten. Kontrollierte Erdungsstrategie Vermeidet zirkulierende Ströme Ein-Punkt-Erdung für niederfrequente analoge Signale, Mehr-Punkt-Erdung für digitale Hochgeschwindigkeitsverbindungen. IP- und Vibrationsklasse gemeinsam festlegen Abschirmungsversagen beginnt oft mit mechanischer Lockerung IP67/68-Dichtung mit Bajonett- oder Gewindekupplung passend zu Ihrer Umgebung anpassen. Testen Sie frühzeitig die Kabelführung für den ungünstigsten Fall Reale Installationen folgen selten den Lehrbuchabständen Legen Sie den Prototyp des Kabelbaums neben die Motorkabel und überprüfen Sie die Augendiagramme vor der Freigabe.

7 | Das Endergebnis

Ganz gleich, ob Sie Roboter, Ventilatoren oder robuste Kommunikationsgeräte bauen, Abschirmung ist der stille Held, der die Steckverbinder für die Robotik Leistung unter Feuer - im wörtlichen oder übertragenen Sinne. Wenn man sich die Zeit nimmt, eine vollständig abgeschirmte Lösung zu spezifizieren, zahlt sich das in Betriebszeit, Einhaltung von Vorschriften und Kundenvertrauen aus.
