Как выбрать правильный межплатный разъем для вашего приложения

У вас возникли проблемы с выбором подходящего разъема? Выбор неправильного разъем между платами может привести к большой головной боли. Ваш проект может столкнуться с задержками, дополнительными расходами и даже полным провалом.

Подумайте об этом: Один неверный выбор разъема может стоить вам $4,000 - $32,000 при переделке печатных плат и изготовлении новой оснастки. Ваше устройство может выйти из строя в полевых условиях. Ваши клиенты могут расстроиться. И ваша репутация может пострадать.

Но есть и хорошие новости! У компании YW Connectors есть решение. Мы всегда помогаем инженерам выбрать идеальный разъем. Наше пошаговое руководство сэкономит ваше время, деньги и стресс.

1. Сначала посмотрите на свои физические потребности

Прежде чем купить любой Разъем печатной платыВы должны знать, какой размер вам нужен.

Размер питча: Первый большой выбор

Размер шага означает расстояние между штырьками. Это очень важно.

Слишком маленький? Ваша фабрика может не справиться с этой задачей. Слишком большой? Ваше устройство станет слишком большим.

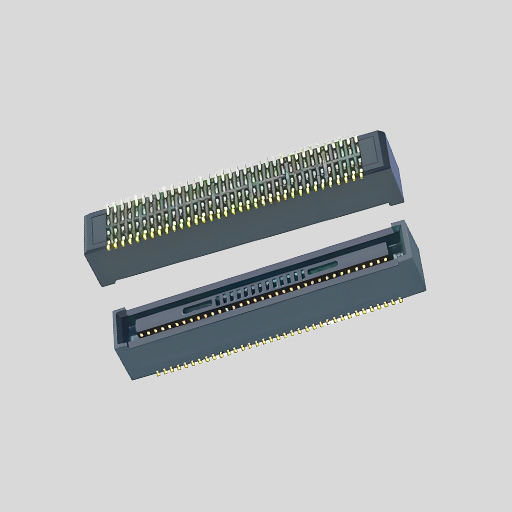

Разъемы YW предлагает Разъемы 0,4 мм между платами которые работают в самых маленьких устройствах.

Высота штабеля: какой высоты?

Высота штабеля это расстояние между досками.

Вы можете положить доски:

• Бок о бок (компланарные)
• Один над другим (мезонин)
• Под прямым углом

Осторожно! Если платы гнутся, они могут сломать разъемы. Разъемы YW обладают лучшими допуск на высоту сопряжения (±0,1 мм), чем многие другие, что помогает справиться с этой проблемой.

Потребности в токе и напряжении

Какова мощность вашего разъема?

Помните: В горячих местах разъемы передают меньше энергии! При температуре 105°C ваш разъем может работать только на половину мощности.

2. Соответствие вашим потребностям в электричестве

Смешивание мощности и сигналов

Некоторые разъемы должны передавать и питание, и данные. Это может оказаться непростой задачей.

Проблема: Силовые контакты могут создавать шум, который вредит сигнальным контактам.

Решение: YW Connectors производит специальные соединители смешанного назначения с:

• Раздельные штыри заземления
• Специальное экранирование
• Силовые и сигнальные зоны разделены

Быстрые данные требуют особого внимания

Для передачи очень быстрых данных (5 Гбит/с или быстрее) вам потребуется:

• Синхронизация сигналов в пределах 0,25 наносекунды
• Постоянный импеданс (сопротивление)
• Хорошая защита от шума

Наш сайт SMT разъемы Они предназначены для высокоскоростной передачи данных и оснащены золотыми контактами, которые остаются надежными на протяжении долгого времени.

Свяжитесь с компанией Material Matters

Золото контакты:

• Лучший вариант для низкого напряжения
• Отлично работает при высоких температурах
• Долговечность (до 95% при 125°C)

Олово контакты:

• Стоит меньше
• Хорошо подходит для большей мощности
• Менее надежен в жарких помещениях (теряет 15% мощности на каждые 20°C свыше 85°C)

3. Продержится ли он в ваших условиях?

Диапазон температур

Где будет работать ваше устройство?

• Обычные места: от 0°C до 85°C
• Автомобили: от -40°C до 105°C
• Экстремальные условия: от -55°C до 125°C

Большая проблема: 34% отказов разъемов происходит из-за фреттинг-коррозия при изменении температуры.

Решение YW: Мы используем золотое покрытие на контактных площадках, чтобы предотвратить коррозию.

Тряска и удары

Разъемы, которые расшатываются, вызывают большие проблемы. На это приходится 19% отказов в эксплуатации!

Наш сайт промышленные разъёмы проходят испытания:

• вибрация 15G
• Многократные испытания на ударную нагрузку
• Длительные испытания на тряску (≥15 часов)

Вода и пыль

Нужно защитить от попадания воды? Мы предлагаем соединители с:

• Уплотнения IP67 для полной защиты от воды
• Специальные пластики, устойчивые к химическим веществам
• Самоустанавливающиеся направляющие, которые работают даже при загрязнении

4. Упрощение процесса строительства

Тип припоя имеет значение

Существует три основных способа крепления разъемов:

1. SMT (поверхностный монтаж) - лучше всего подходит для небольших, быстрых машин
2. THT (сквозное отверстие) - самое прочное соединение
3. Пресс-фит - Не требует пайки, подходит для высокого напряжения

Знаете ли вы? При высоковольтном использовании разъемы с прессовой посадкой имеют на 63% меньше дефектов, чем паяные!

Устранение напряжений на доске

При изгибе плат разъемы могут ломаться. Это является причиной 28% отказов в полевых условиях.

YW Connectors использует:

• Прокладки для снятия напряжения (≥0,2 мм галтель)
• Плавающие контакты которые слегка двигаются
• Ребра жесткости для дополнительной поддержки

Простая сборка

Никому не нужны трудноиспользуемые разъемы. Мы делаем их с:

• Самоцентрирующиеся направляющие (±0,1 мм)
• Четкие метки для вывода 1
• Поляризованные формы, поэтому они подходят только в одном случае

5. Особые потребности отрасли

Для разных работ нужны разные разъемы.

Автомобильные разъемы

Автомобили нуждаются в самых прочных разъемах, поскольку им приходится сталкиваться с трудностями:

• Большие перепады температур (от -40°C до 125°C)
• Постоянная вибрация
• Долгий срок службы (10+ лет)

Медицинские приборы

Необходимы медицинские инструменты:

• Материалы, которые можно стерилизовать
• Низкое газовыделение
• Сверхнадежные контакты
• Сборка в чистом помещении

Бытовая электроника

Телефоны и гаджеты нужны:

• Маленький размер (часто шаг 0,4 мм)
• Низкая стоимость
• Высокоскоростные данные
• Тонкий профиль

6. Планирование цепочки поставок

Застрянете ли вы?

Большой риск: Многие разъемы снимаются с производства всего за несколько лет!

YW Connectors продолжает делать детали более долговечными и предлагает вторые источники для критически важных разъемов.

Lead Times

Изготовление разъемов на заказ может занять 12-30 недель. Но YW держит популярные типы на складе, чтобы быстро доставить их.

7. Контрольный список решений

Воспользуйтесь этим простым списком, чтобы найти свой идеальный коннектор:

• [ ] Размер шага соответствует моим потребностям в пространстве
• [ ] Текущий рейтинг достаточно (с 20% дополнительно)
• [ ] Брачные циклы больше, чем мне нужно
• [ ] Диапазон температур охватывает мой случай использования
• [ ] Класс вибрации соответствует моему окружению
• [ ] Степень защиты IP для воды/пыли, если необходимо
• [ ] Метод сборки работает с моей фабрикой
• [ ] Золотые контакты для критических сигналов
• [ ] В наличии на складе чтобы избежать задержек

Почему стоит выбрать разъемы YW?

В компании YW Connectors мы решаем три самые большие проблемы с разъемами:

1. Вопросы надежности - Наши разъемы служат дольше благодаря лучшим материалам и испытаниям
2. Проблемы с поставками - Мы поддерживаем запасы и постоянно изготавливаем детали
3. Техническая поддержка - Наши инженеры помогут вам выбрать правильный соединитель с первого раза

Как ведущий производитель разъёмовМы производим более 30 000 видов электронные разъёмы для любого использования.

Реальные истории успеха

Кейс: Клиент Indistrial

Производитель автомобильных запчастей испытывал Интенсивность отказов 19% со старыми разъемами.

Наше решение: Мы обеспечили самовыравнивание разъемы между платами печатных плат с плавающими контактами.

Результат: Количество отказов снизилось до менее чем 1%, что позволило сэкономить более $150 000 на гарантийных расходах.

Кейс: Медицинское оборудование

Производителю медицинских сканеров требовались сверхнадежные разъемы, способные выдержать 500 с лишним циклов сопряжения.

Наше решение: Позолоченные разъемы с высоким циклом работы и специальной разгрузкой от натяжения.

Результат: Ноль отказов в работе после 18 месяцев и 7 500 единиц.

Распространенные ошибки при подключении

1. Заниженный ток - Всегда добавляйте дополнительную емкость 20%
2. Игнорирование температуры - В горячих средах требуется снижение мощности
3. Забыть о тестировании - Тестирование перед началом производства
4. Выбор только цены - Дешевые разъемы обходятся дороже
5. Отсутствующие элементы выравнивания - Самовыравнивание экономит затраты на сборку

Сделайте правильный выбор сегодня

Выбор правильного разъема не должен быть сложным. Пусть YW Connectors поможет вам.

Мы предлагаем:

• Бесплатная техническая поддержка
• Образцы программ
• Быстрая доставка
• Индивидуальные проекты
• Испытания на надежность

Не рискуйте своим проектом, выбирая неправильный соединитель. Свяжитесь с YW Connectors сегодня, чтобы получить помощь в выборе правильного Разъем между платами для вашего приложения.

Основные выводы

1. Соответствие физических характеристик первый - шаг, высота стека и количество выводов
2. Проверьте потребности в электричестве - ток, напряжение и скорость сигнала
3. Учитывайте окружающую среду - температура, вибрация, вода
4. План производства - тип припоя, метод сборки
5. Подумайте о долгосрочных поставках - вторые источники, время выполнения заказа

С разъемами YW вы получаете нужную деталь сразу и всегда.
