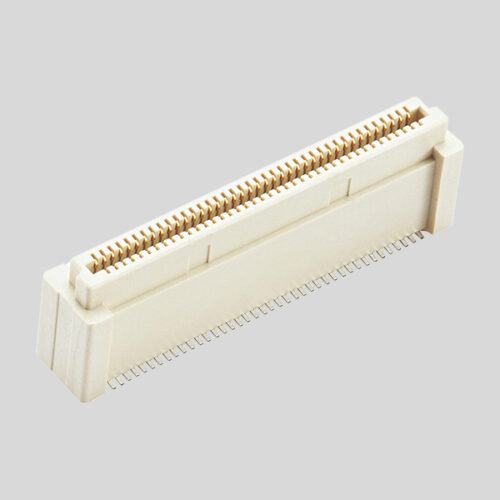

0,8 mm Conectores tipo zócalo PCB SMT de placa a placa 20 posiciones a 200 posiciones
Número de pieza: YWH80-BS0403701
Conectores mezzanine de 0,8 mm PCB SMT Socket, placa a placa 20 Posición a 200 Posición
Compatible con la serie Amphenol de 0,8 mm, ideal para dispositivos electrónicos compactos.
YWF80 Conectores mezzanine de 0,8 mm PCB SMT Zócalo placa a placa 20 Posición a 200 Posición
SOLUCIÓN FLEXIBLE PARA APLICACIONES DE ALTA DENSIDAD
El YWH80 de 0,8 mm de YW es una solución flexible diseñada para sistemas de conectores placa a placa paralelos de alta velocidad y alta densidad.
con 16 alturas de apilado de placas de circuito impreso en 10 tamaños de hasta 200 posiciones.
| CARACTERÍSTICAS | PRESTACIONES |
| La carcasa y el perfil del terminal garantizan la compatibilidad de hasta 12 Gb/s | Compatible con PCIe Gen 2/3 y SAS 3.0 de alta velocidad en alturas de pila seleccionadas |
| Configuración de acoplamiento vertical frente a vertical | Adecuado para aplicaciones de apilamiento de placas en paralelo |
| Tamaños de 20 a 200 posiciones en incrementos de 20 posiciones | Amplia gama de tamaños y alturas de pila para satisfacer todas las necesidades |
| Alturas de pila de 5 mm a 20 mm en incrementos de 1 mm | Alta densidad para todas las necesidades de aplicaciones eléctricas |
| El paso de los contactos de doble fila de 0,8 mm ahorra espacio en la placa de circuito impreso | Evita el apareamiento inverso |
| Carcasas a prueba de palas | Satisface diferentes requisitos de aplicación |
| Múltiples opciones de chapado disponibles | Adecuado para diversos procesos de alimentación |
| Disponible en material UL94-V0 | Facilita el montaje manual y aumenta la precisión |
| Conforme a RoHS y sin plomo | Alto grado de inflamabilidad |
| Opción de clavijas localizadoras de PCB | Cumple los requisitos medioambientales, sanitarios y de seguridad |
| Sistema de conexión | De junta a junta |
|---|---|
| Tensión de funcionamiento (VCC máx.) | 50V |
| Pitch | 0.4 |
| Corriente (MAX) | 0.3A |
| Terminación Estilo de interfaz | SMD |
